La création d'une baie dans un versant de toiture constitue une intervention délicate sur l'enveloppe du bâtiment. Cette ouverture traverse successivement la couverture, l'isolation thermique et la membrane pare-vapeur. Pour prévenir tout risque d'infiltration d'eau pluviale ou de déperdition aéraulique parasite, la mise en œuvre de la menuiserie requiert une rigueur absolue. Dans le cadre des exigences de la RE 2020, garantir une continuité parfaite de l'étanchéité à l'air et à l'eau s'impose comme une condition indispensable pour préserver les performances thermiques et la pérennité de la charpente.

Cadre normatif et performances AEV pour la toiture

La mise en œuvre des fenêtres de toit est encadrée par le NF DTU 36.5 (mise en œuvre des fenêtres et portes extérieures), en étroite articulation avec les DTU de la série 40 régissant les couvertures (tuiles, ardoises, bacs métalliques). Ces textes techniques imposent un calfeutrement périphérique « à sec » réalisé avec des mastics élastiques, des bandes de mousse imprégnées ou des membranes spécifiques. L'usage de mousse polyuréthane expansive comme unique dispositif d'étanchéité ou de fixation est formellement proscrit.

Exposée directement aux intempéries et au vent, la menuiserie de toit doit afficher des niveaux d'étanchéité Air-Eau-Vent (AEV) particulièrement élevés. Les fabricants reconnus tels que VELUX conçoivent des gammes répondant à la classe maximale de perméabilité à l'air A*4 (selon NF EN 1026 et NF EN 12207) et à des classes d'étanchéité à l'eau renforcées E*8A ou E*9A (selon NF EN 1027 et NF EN 12208), indispensables pour résister aux pluies battantes.

La règle des trois barrières d'étanchéité

Pour assurer une protection pérenne à la jonction entre le gros œuvre et les menuiseries comme les modèles GGL ou GGU, les règles de l'art imposent le principe de la triple barrière :

• Barrière intérieure (étanchéité à l'air) : située côté chauffé, elle stoppe les transferts d'air chaud et humide vers l'isolant grâce à un raccordement hermétique entre le dormant et la membrane pare-vapeur.
• Barrière intermédiaire (isolation thermique) : logée dans l'épaisseur du chevêtre, elle supprime les ponts thermiques périphériques autour du cadre dormant au moyen d'un calfeutrement isolant compressible.
• Barrière extérieure (étanchéité à l'eau) : positionnée côté couverture, elle rejette les eaux de ruissellement grâce aux profilés métalliques, aux solins et aux bavettes de drainage.

Préparation du chevêtre et raccordement à l'écran de sous-toiture

Une installation réussie débute par un dimensionnement précis de l'ouverture de charpente. Pour une fenêtre de dimensions nominales X (largeur) et Y (hauteur), la réservation du chevêtre doit respecter les cotes d'encastrement préconisées :

• Largeur du chevêtre : X + 60 mm (permettant le réglage et le passage de l'isolation périphérique).
• Hauteur du chevêtre : Y + 45 mm.
• Pente admissible : la structure doit présenter une pente de toiture comprise entre 15° et 90°.

Une fois le cadre dormant fixé, l'interfaçage avec l'écran de sous-toiture est assuré par la pose d'une collerette d'étanchéité BFX. Ce composant souple et plissé s'agrafe directement sur le dormant et se raccorde sans tension à l'écran pare-pluie existant. Une gouttière de drainage supérieure fournie avec le kit se fixe en amont de la fenêtre, inclinée vers un chevron adjacent, pour évacuer les éventuelles infiltrations sous tuiles à l'écart de la menuiserie.

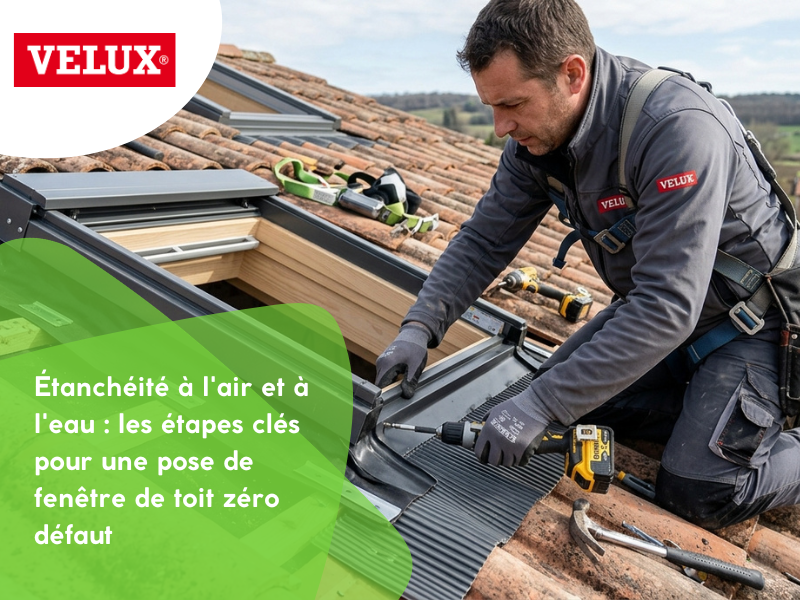

Mise en œuvre du raccord de toiture extérieur

L'étanchéité extérieure repose sur des kits de raccordement spécifiquement adaptés au profil du matériau de couverture. Pour les tuiles mécaniques et matériaux ondulés d'une épaisseur maximale de 120 mm, le système de raccordement EDW est systématiquement prescrit sur les fenêtres à rotation (GGL, GGU) comme à projection (GPL, GPU).

La mise en place débute par la bavette inférieure plissée, marouflée manuellement afin d'épouser fidèlement les reliefs de la tuile. L'ensemble des profilés latéraux et supérieurs s'emboîte ensuite de manière à respecter des couloirs d'écoulement stricts : 30 à 60 mm d'espacement latéral le long des couloirs de drainage, et 60 à 150 mm en partie haute sous la rangée de tuiles supérieure. Conformément au DTU 36.5, une pente d'appui minimale de 5 % doit être garantie pour éviter toute stagnation d'eau résiduelle.

Finitions intérieures et contrôles de réception

À l'intérieur de la pièce, la membrane pare-vapeur du comble doit être soigneusement raccordée dans la rainure périphérique prévue sur le dormant, puis solidarisée avec des adhésifs d'étanchéité à l'air dédiés.

Avant la livraison de l'ouvrage, le poseur procède à une série de vérifications systématiques :

• Contrôle visuel du parfait emboîtement des bavettes métalliques et de l'absence d'obstruction dans les couloirs de drainage.
• Vérification de la compression homogène des joints d'étanchéité lors de la fermeture de l'ouvrant.
• En cas de contrôle technique approfondi, réalisation possible d'un essai d'arrosage in situ selon la norme NF EN 13051 afin de tester l'étanchéité à l'eau de la baie sous aspersion continue.

La garantie d'une pose zéro défaut résulte de l'association méthodique d'une menuiserie certifiée haute performance AEV et d'un système complet d'étanchéité comprenant la collerette de sous-toiture BFX et le raccord extérieur adapté. Retrouvez sur CMESMAT l'ensemble des fenêtres de toit, raccords et accessoires d'étanchéité indispensables à la réussite de tous vos chantiers de couverture.
