Le phénomène de Retrait-Gonflement des Argiles (sol argileux RGA) représente l'une des principales menaces pour la pérennité des constructions neuves, provoquant des mouvements de terrain qui déstabilisent l'ouvrage. Sans protection adéquate, l'apparition de sinistres majeurs est presque inéluctable. C'est pourquoi la conception d'une structure en béton armé robuste doit impérativement débuter par une étude de sol G2 rigoureuse. Pour répondre à ces exigences et prémunir les chantiers contre ces désordres, le fabricant Fimurex conçoit des gammes d'armatures standardisées conformes à l'Eurocode 2 et au NF DTU de référence.

Comprendre le phénomène RGA et son impact sur la structure de la maison

Le retrait-gonflement des argiles est un mécanisme physique directement dicté par les variations climatiques. Lors des sécheresses prolongées, le sol s'assèche et se rétracte ; à l'inverse, lors du retour des pluies, il se gorge d'eau et gonfle. Ces variations de volume ne sont pas homogènes sous l'assise du bâtiment, provoquant des tassements différentiels majeurs qui mettent la structure sous tension.

Ces tensions se manifestent par l'apparition de fissures caractéristiques sur les façades. La vigilance s'impose dès l'apparition des premiers signes :

• Fissures inférieures à 2 mm : elles font l'objet d'une surveillance continue sur un cycle saisonnier complet (généralement de 6 à 12 mois) afin d'évaluer leur activité et leur évolution.
• Fissures supérieures à 5 mm ou traversantes : elles révèlent une déformation structurelle importante et nécessitent une expertise géotechnique d'urgence.

Réaliser une étude géotechnique en amont permet d'évaluer précisément l'aléa argile et de prescrire le type de renforcement structurel indispensable pour les futures fondations.

Règles de dimensionnement et profondeurs réglementaires (Loi ELAN)

Pour faire face au risque RGA, la conception des fondations superficielles doit suivre des exigences géotechniques et réglementaires strictes. L'adaptation de la profondeur d'ancrage est capitale pour s'assurer que les fondations reposent dans une zone où la teneur en eau du sol reste stable au fil des saisons.

Conformément à l'arrêté du 22 juillet 2020 de la Loi ELAN, des profondeurs minimales d'ancrage réglementaires s'imposent en fonction de l'exposition du terrain au phénomène RGA :

• Un minimum de 0,80 mètre de profondeur pour les zones d'exposition à un aléa moyen.
• Un minimum de 1,20 mètre de profondeur pour les zones d'exposition à un aléa fort.

Ces prescriptions minimales s'imposent réglementairement sur ces zones spécifiques (les zones à aléa faible n'étant pas visées par ces minima RGA). En parallèle, ces dimensions doivent être validées par les calculs de dimensionnement conformes aux Eurocodes, afin de garantir une rigidité de structure apte à supporter les déformations sans nuire à la superstructure de l'habitation.

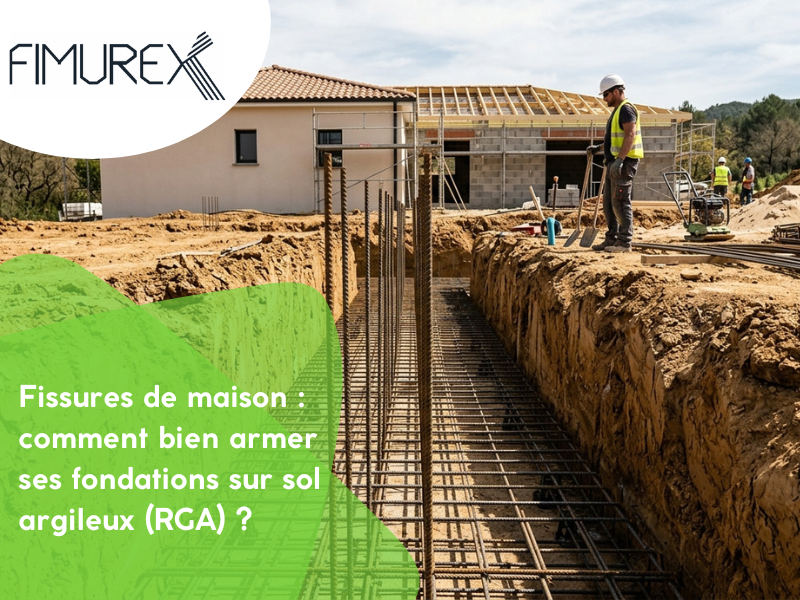

Les solutions d'armatures de fondations FIMUREX

Pour mettre en œuvre des fondations de haute sécurité sur ces terrains instables, l'utilisation de solutions industrielles prêtes à l'emploi est fortement recommandée. Fimurex fabrique des armatures d'une fiabilité totale, validées par un avis technique SOCOTEC et bénéficiant de la certification NF de l'AFCAB. Pour en savoir plus sur les gammes disponibles, découvrez la gamme d'armatures et aciers FIMUREX.

Dans les zones sujettes au RGA, l'utilisation d'une semelle renforcée avec cadres resserrés à un espacement de 25 cm est vivement préconisée afin de rigidifier la base de l'ouvrage :

Le comportement mécanique optimal de chaque armature de fondation Fimurex repose sur l'emploi d'acier de nuance de haute qualité B500B. Les éléments de liaison sont renforcés par des cadres fermés avec des ancrages d'extrémité façonnés à 135° ou dotés d'un procédé d'assemblage par soudure bout à bout, éliminant ainsi tout risque de désolidarisation sous contrainte.

Raidisseurs, chaînages et attentes : l'importance d'une liaison sans faille

La prévention des fissures de maison passe obligatoirement par la création d'une ceinture rigide tridimensionnelle. Ce rôle est dévolu au chaînage en béton armé, qui assure la cohésion globale du bâti conformément au NF DTU 20.1. Cependant, l'assemblage de ces éléments doit respecter une logique structurelle stricte sous peine de non-conformité et de surcoût inutile.

C'est le cas des armatures de chaînage de fondation de la gamme CH, comme la référence CH4820X20 (comprenant 4 filants HA 8). Selon les prescriptions de mise en œuvre, ces chaînages de fondation doivent être exclusivement associés à des semelles plates (de type S) afin de reconstituer leur rigidité. Les associer à des semelles déjà renforcées (de type FM), qui possèdent déjà leurs propres cadres et filants, constitue une erreur de conception technique.

Pour assurer la liaison avec le soubassement, le choix des attentes de fondation en U doit lui aussi s'accorder précisément avec le type de semelle mis en œuvre :

• La gamme UL (ex. UL8G2711X75 ou UL10G2711X75) : elle est spécifiquement conçue pour être implantée obligatoirement sous des semelles renforcées.
• La gamme UY (ex. UY8G2711X75 ou UY8G4811X75) : elle est exclusivement réservée à une mise en œuvre sur des semelles plates.

Respecter cette distinction garantit la continuité mécanique des aciers et la bonne répartition des efforts face aux poussées différentielles du sol argileux.

Mesures complémentaires de protection : le piège du drainage en sol argileux

Bien que l'armature de fondation constitue la clé de voûte de la résistance structurelle, la maîtrise de l'environnement hydrique immédiat de l'ouvrage reste indispensable pour en assurer la pérennité.

Un devoir de conseil s'impose : l'installation d'un drainage périphérique classique posé au contact direct des fondations est fortement déconseillée sur un sol argileux sujet au RGA. En effet, un drain placé contre les semelles aggrave le dessèchement localisé de l'argile en période de sécheresse, provoquant des tassements différentiels majeurs sous l'ouvrage. Pour protéger efficacement les fondations sans déstabiliser le sol, le drainage doit impérativement être déporté à l'aval d'un écran étanche (généralement à une distance supérieure à 1,50 m ou 2 m de l'ouvrage) et associé à une géomembrane.

Ce dispositif est complété par un trottoir étanche périphérique, d'une largeur de 1 à 1,5 m et doté d'une pente dirigée vers l'extérieur du bâtiment. Ce trottoir prévient l'infiltration directe des eaux pluviales au droit des murs et limite les évaporations localisées de l'eau contenue dans le sol.

La prévention active, associant une étude de sol G2 à la mise en œuvre d'une armature de fondation Fimurex certifiée, représente un investissement initial dérisoire face au coût colossal des chantiers de reprise en sous-œuvre. En effet, la stabilisation ultérieure d'une maison fissurée par la pose de micropieux (descendant entre 6 et 12 m) ou par l'injection de résine expansive s'avère extrêmement onéreuse, complexe et intrusive.

Pour tous vos chantiers situés en zone argileuse sensible, optez pour la sécurité, la conformité réglementaire de la loi ELAN et le respect rigoureux des Eurocodes.
