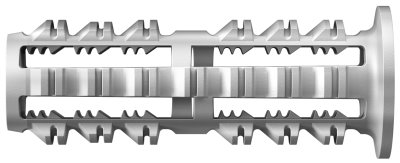

La cheville nylon fischer RODFORCE : Pose rapide et facile au marteau de tiges filetées et pattes à vis

La nouvelle cheville nylon RODFORCE fischer est une véritable alternative fiable et simple à installer aux solutions existantes pour fixer les tiges filetées ou pattes à vis dans tous les matériaux de construction pleins.

Grâce à sa géométrie innovante, cette cheville assure un ancrage rapide, facile et parfaitement sûr de la tige filetée, sans outil spécifique, et en quelques coups de marteaux seulement. Elle offre, sans conteste, un gain de temps lors de la pose et réduit l’effort.

Avantages :

•  Grâce à un corps court, la cheville évite de heurter les barres d’armatures du béton et garantit une utilisation en toute sécurité dans le béton armé.
• L’intérieur cranté de la cheville permet de maintenir solidement tous les filetages métriques standards, évitant ainsi à l’utilisateur de stocker un large assortiment de tiges filetées.
• Montage sans outil spécifique : Pour la pose 1 marteau suffit.

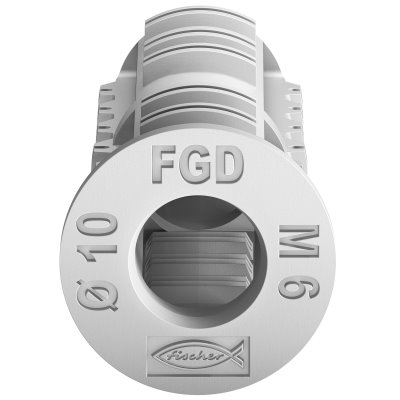

• La collerette de la cheville sert de repère visuel et garantit que la pose soit correcte.
• Contrôle et réglage faciles : l’extrémité fermée de la cheville est utilisée comme point d’arrêt et permet d’obtenir une profondeur d’ancrage homogène de plusieurs points de fixation. Elle comprend également un point de rupture permettant d’enfoncer la tige filetée plus profondément pour un ajustement et un réglage en hauteur.

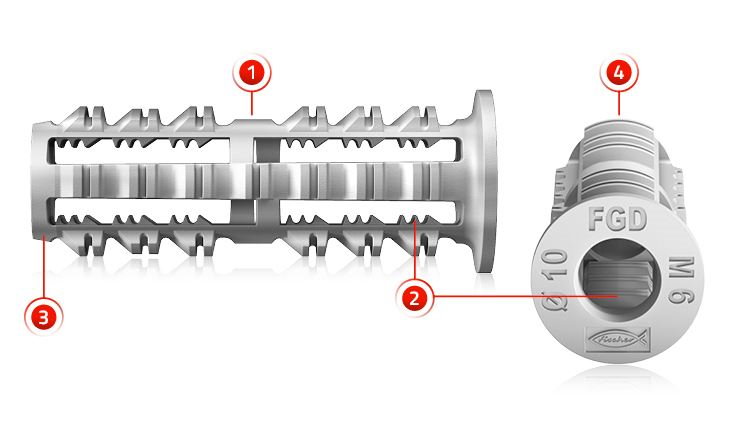

Caractéristiques

1. La géométrie de la cheville permet une installation facile et rapide sans outils spéciaux.
2. Les crans à l’intérieur de la cheville se verrouillent avec les filets de la tige filetée, permettant l’ancrage de tous les filetages métriques standards.
3. L’extrémité fermée de la cheville est utilisée comme point d’arrêt et permet d’obtenir une profondeur d’ancrage homogène de plusieurs points de fixation. Elle comprend également un point de rupture permettant d’enfoncer la tige filetée plus profondément pour un ajustement et un réglage en hauteur.
4. Grâce à un corps court, la cheville évite de heurter les barres d’armatures du béton et garantit une utilisation en toute sécurité dans le béton armé.

Fonctionnement

• En enfonçant la tige filetée au marteau dans la cheville, celle-ci s´expanse dans 4 directions grâce à sa géométrie interne conique.
• La cheville convient pour le montage en attente et peut se mettre en œuvre de deux façons: soit en pré-montant la tige filetée dans la cheville et en enfonçant l’ensemble au marteau, soit en insérant d’abord la cheville dans le forage et ensuite la tige filetée.
• Les crans à l’intérieur de la cheville se verrouillent avec les filets de la tige filetée.
• Les crans sur l’extérieur de la cheville s’expansent contre les parois du forage.

Mise en oeuvre

Insérez la tige filetée dans la cheville - Insérez l’ensemble dans le forage – Quelques coups de marteau : c'est prêt !

2 modes d’installation :

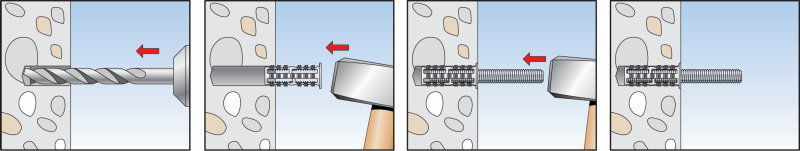

•  Mise en place de la cheville puis de la tige filetée

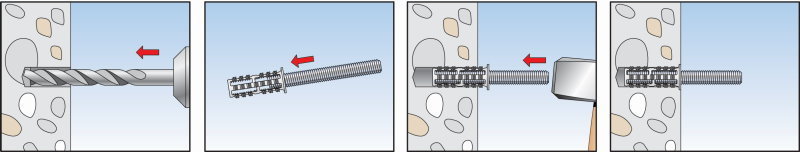

• Tige filetée pré-montée dans la cheville

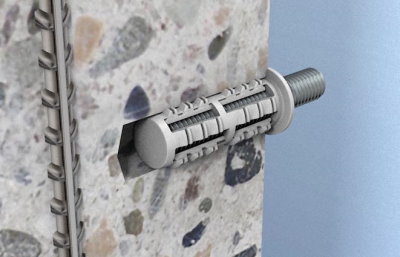

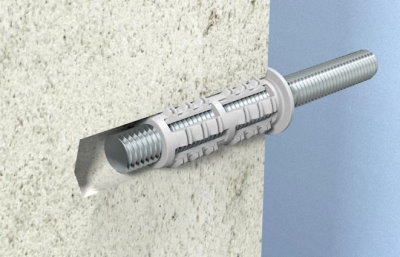

Dans le béton armé	Dans la maçonnerie pleine

Applications

Particulièrement adaptée à l’installation de faux plafonds, les chevilles RODFORCE sont idéales dans les nombreuses applications où les tiges filetées et pattes à vis sont utilisées : pose de conduites, installation d’appareils sanitaires et de chauffage, fixation de colliers sanitaires, de consoles, de rails de montage... Avec la nouvelle cheville RODFORCE, fischer apporte une solution ergonomique et fiable pour une installation simple et rapide de toutes les tiges filetées métriques standard et pattes à vis pour colliers sanitaires. La cheville garantit une transmission de charge élevée entre la fixation et le matériau de construction.

L’installation au marteau de la tige filetée pré-montée dans la cheville, fait de la RODFORCE la cheville idéale pour la fixation au travers de l’isolant !

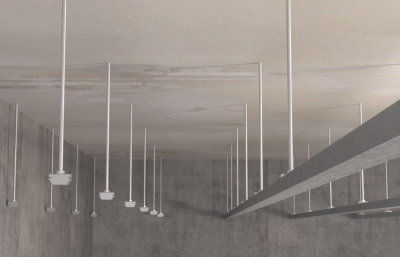

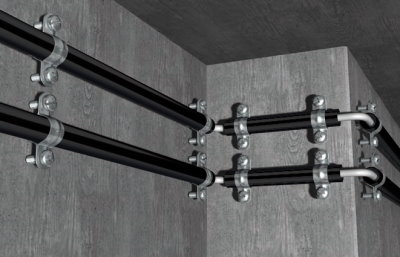

Montage de colliers en série	Plafonds suspendus

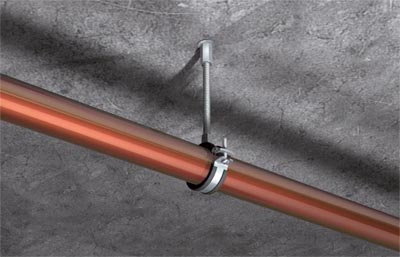

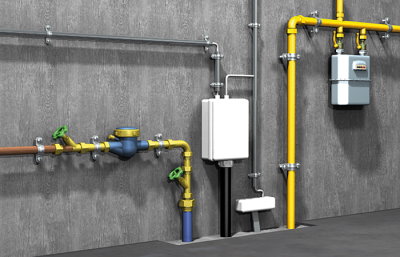

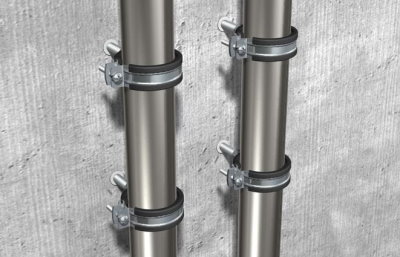

Installation d’appareils sanitaires et de chauffage	Fixation de colliers

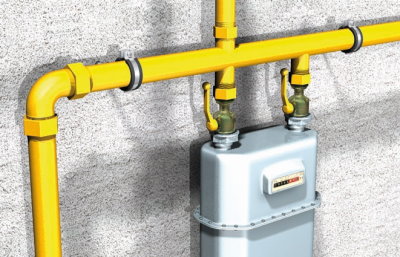

Fixation de pontets	Fixation de compteurs de gaz
