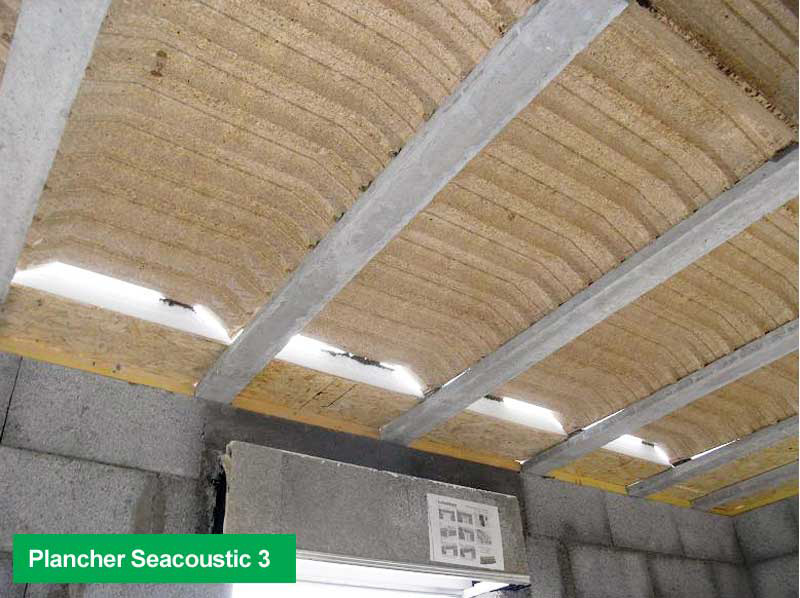

Un plancher bas carbone et acoustique avec SEACOUSTIC 3
Règlementation
La pose d'un plancher béton en poutrelles et entrevous entre étages d'une construction est soumise au respect strict du NF DTU 23.5, à lire conjointement avec la norme NF P19-205.
Ce ne sont donc pas des travaux réalisables par un particulier, et les professionnels doivent se conformer à la règlementation afin de pouvoir prétendre à la garantie décénale d'une part, mais aussi assurer la sécurité de la contruction.
Le conseil CMesMat :
- Faites réaliser le plan du plancher par un constructeur ou un architecte
- Votre entrepreneur ou directement vous, pourrez revenir vers nous avec les plans, afin d'obtenir une étude précise sur les matériaux et en respect de la législation.
Le chantier exemple et le choix des matériaux
Le chantier
Le chantier en exemple est un plancher intermédiaire réalisé en Seacoustic 3, pour une villa d'habitation à Saint-Raphaël dans le Var.
La surface de plancher est de 200 m², sous lequel une laine minérale de 100 mm a été rajoutée.
Les atouts de la solution SEACOUSTIC 3
- Traite à la fois l'acoustique et les ponts thermiques
- Performances acoustiques (bruits aériens Rw+C) : 67 dB
- Minimise l'impact carbone
- L'EBS choisi stocke le CO2
- Le plancher est plus léger que les planchers traditionnels : 200 kg au lieu de 500 kg pour une dalle pleine équivalente !
La liste des matériaux du chantier
Pour ce chantier, le bureau d'études SEAC a chiffré les matériaux suivants sur plan :
- Les poutrelles béton
- 57,50 mètres linéaires de poutrelles TB1221
- 32,40 mètres linéaires de poutrelles TB1222
- 49,00 mètres linéaires de poutrelles TB123
- 8,60 mètres linéaires de poutrelles TB124
- 61,10 mètres linéaires de poutrelles TB135SE
- 79,80 mètres linéaires de poutrelles TB136
- 71,50 mètres linéaires de poutrelles TB137
- Les entrevous / réhausses
- 60 entrevous SeacBois 5x57x125 Négatif
- 17 entrevous béton 8x57x25
- 53 entrevous Polyseac 15x57x120 UP23
- 132 entrevous SeacBois 15x27x125
- 163 entrevous béton 16x57x25
- 171 chapeaux de différentes longueurs, diamètres et formes
- Les armatures
- 285,10 m² de treillise soudé PAF R (soit 33 panneaux)
- 156 mètres linéaires de chaînages 2 HA10
- 72 équerres d'angles HA10 75x75
- 142 planelles 5x20x50
