Dans l'habitat résidentiel individuel ou collectif, la maîtrise des bruits d'écoulement au sein des canalisations est indispensable pour préserver la tranquillité des résidents. La Nouvelle Réglementation Acoustique (NRA) impose des seuils de pression acoustique maximaux pour les bruits d'équipements de 30 dB(A) dans les pièces de vie (chambres, séjours) et 35 dB(A) dans les cuisines. Pour guider les professionnels, le CSTB évalue les performances des conduits via le classement d'Exemples de Solutions Acoustiques (ESA). Cependant, l'atteinte de ces objectifs réglementaires ne dépend pas d'un produit miracle, mais d'une approche globale combinant le choix des matériaux, les techniques de fixation et la conception de la gaine technique.

Comprendre les exigences de l'acoustique : NRA, classement ESA et Avis Techniques

Le respect des exigences acoustiques en plomberie nécessite une approche technique rigoureuse dès la phase de conception des réseaux d'évacuation d'eaux usées et d'eaux vannes. Les systèmes sont évalués en laboratoire selon le projet de norme PR NF EN 14366, qui mesure les bruits d'écoulement transmis par l'air (bruits aériens) et par la structure du bâtiment (bruits solidiens).

Sur la base de ces essais, le CSTB attribue le classement ESA (Exemples de Solutions Acoustiques) qui hiérarchise l'atténuation des conduits :

• Classe ESA3 : correspond à une performance acoustique standard, équivalente au PVC classique.
• Classe ESA4 : désigne des performances supérieures, vivement recommandées pour les zones sensibles où le confort acoustique est une priorité.

L'obtention d'un Avis Technique (ATec) délivré par le CSTB valide l'aptitude de ces systèmes à s'intégrer dans des configurations conformes à la NRA, sous réserve d'une mise en œuvre respectant scrupuleusement les prescriptions.

Nicoll Hometech : le système d'évacuation universel classé ESA4

Le système Nicoll Hometech s'impose comme une solution universelle performante pour l'évacuation des eaux usées et des eaux vannes. Il s'adapte aussi bien au logement individuel qu'au collectif et au non-résidentiel. Validée par l'Avis Technique ATec 14.1/19-2292 V2, cette gamme bénéficie du classement d'excellence ESA4 du CSTB.

Grâce à une formulation brevetée intégrant plus de 15 % de charge minérale pour amortir les vibrations, le système Nicoll Hometech réduit de 50 % les bruits parasites par rapport à une évacuation classique en PVC standard (ce qui correspond à diviser l'intensité sonore par deux). Éco-conçu, il intègre également 20 % de PVC recyclé. La gamme est disponible dans les diamètres 32, 40, 50 et 100 mm, et bénéficie de la certification PVC NF Me (sécurité incendie et réaction au feu).

Nicoll Chutunic : simplification des réseaux en chute unique et exigences acoustiques

Le procédé Nicoll Chutunic est conçu pour simplifier l'architecture des réseaux. Ce système assure l'évacuation conjointe des eaux usées ménagères et des eaux vannes en chute unique, éliminant ainsi le besoin de mettre en œuvre des ventilations secondaires.

Le cœur du système repose sur un tube hélicoïdal en PVC modifié NF M1 (Euroclasse B d0 s2) de diamètre 100 mm, visé par l'Avis Technique ATec 14/05-976. Sa structure interne engendre un mouvement de rotation de l'écoulement, permettant la circulation simultanée et fluide de l'eau et de l'air.

Attention toutefois au positionnement acoustique : le procédé Chutunic est classé ESA3, ce qui correspond à un niveau d'isolation standard (équivalent à du PVC classique). À lui seul, il ne permet pas d'assurer un confort acoustique élevé dans les pièces de vie adjacentes (chambres, séjours). Pour respecter le seuil de 30 dB(A) de la NRA dans ces zones sensibles, l'utilisation de ce système exige obligatoirement des dispositions constructives complémentaires, telles que la réalisation d'un coffrage lourd ou l'intégration d'un isolant performant dans la gaine technique.

Nicoll Chutaphone : le traitement par masse lourde pour les réseaux séparatifs

Pour les configurations de réseaux séparatifs où une forte atténuation acoustique est recherchée, la gamme Nicoll Chutaphone apporte une réponse ciblée. Ce système, régi par l'Avis Technique 14/13-1934 V1, exploite le principe physique de la masse lourde pour étouffer les transmissions sonores.

La solution combine :

• Des tubes lourds à parois compactes lisses fabriqués en PVC-U chargé haute densité.
• Des coudes acoustiques dotés d'une membrane interne en élastomère qui absorbe l'impact de l'eau dans les zones de changement de direction.
• Des accessoires externes de masse lourde, comme des patches d'insonorisation pour les culottes et des brides acoustiques, venant neutraliser la propagation des bruits aériens et solidiens aux points singuliers.

Les règles de l'art pour la mise en œuvre : l'approche acoustique globale

En acoustique du bâtiment, aucun produit d'évacuation ne peut garantir à lui seul le respect des exigences réglementaires. L'atteinte des seuils de la NRA dépend impérativement d'une mise en œuvre soignée et d'un traitement global de l'environnement de la canalisation :

• Le découplage de la structure : Il est primordial d'éviter tout contact rigide direct entre la canalisation et les parois du bâtiment pour stopper la transmission des vibrations (bruits solidiens).

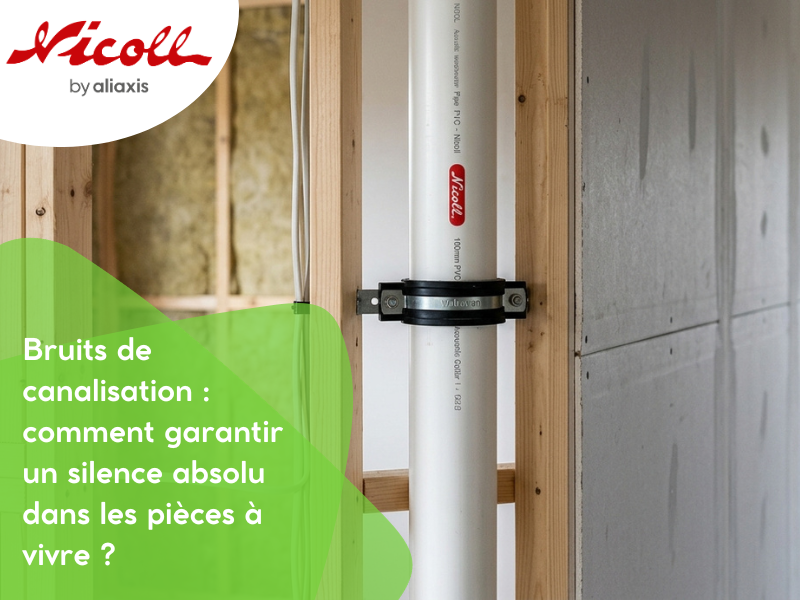

• L'usage de colliers isophoniques adaptés : Les colliers de la gamme COAA de Nicoll doivent être équipés d'une garniture isolante élastomère spécifique pour rompre efficacement les ponts acoustiques au niveau des fixations.
• La nuance sur les colliers en polypropylène : Bien que le son se propage deux fois moins vite dans le polypropylène que dans l'acier, les colliers en PP doivent obligatoirement être associés à une garniture élastomère pour assurer une désolidarisation réelle et efficace du bâti.
• L'isolation de la gaine technique : La performance finale dépend directement des caractéristiques de la cloison et du coffrage acoustique entourant la gaine technique. Un système classé ESA3 (comme Chutunic) nécessitera un traitement de gaine beaucoup plus performant qu'un système classé ESA4 (comme Hometech) pour atteindre les 30 dB(A) réglementaires dans une chambre.
• La conformité du tracé : Le respect des angles de dévoiement, des piquages et des configurations d'emboîtement décrits dans les Avis Techniques est obligatoire.

La réussite acoustique d'un chantier ne s'improvise pas et repose sur l'association méthodique de canalisations adaptées (Hometech, Chutunic ou Chutaphone), d'accessoires de fixation isophoniques performants et d'un traitement rigoureux de la gaine technique. Pour faire les bons choix techniques selon la sensibilité de vos pièces de vie et garantir la conformité à la NRA, estimez vos besoins et commandez vos solutions acoustiques Nicoll directement sur CMESMAT.
