L'isolation thermique par l'extérieur (ITE / ETICS) constitue une réponse performante aux exigences d'efficacité énergétique des bâtiments. Toutefois, l'installation d'équipements lourds sur ces façades isolées — tels que des stores bannes, des groupes de climatisation ou des auvents — pose un défi technique majeur. Si les fixations hélicoïdales simples dans l'isolant suffisent pour les éléments légers, les charges lourdes exigent un ancrage direct dans le mur porteur sans détériorer l'enduit ni créer de ponts thermiques préjudiciables à la performance globale de l'ouvrage.

Les contraintes des charges lourdes sur façade sous ITE

Fixer un équipement lourd sur un mur isolé par l'extérieur ne peut se faire au moyen de chevilles standard ou de tiges métalliques traversantes traditionnelles. Deux risques majeurs se présentent sur le chantier :

• La rupture de l'enveloppe thermique : une tige métallique classique reliant directement l'équipement au mur porteur sans coupure crée un pont thermique ponctuel important, entraînant des pertes d'énergie et un risque de condensation en sous-face.
• L'écrasement mécanique du complexe isolant : lors du serrage de l'élément rapporté ou sous l'effet des contraintes de cisaillement et d'arrachement, l'absence de système de montage à distance applique une pression excessive qui fissure l'enduit et écrase l'isolant.

Pour assurer la pérennité de l'ouvrage, la charge doit être transférée directement au support structurel (béton, bloc béton, brique pleine ou creuse) tout en intégrant une barrière thermique efficace au droit de la couche isolante.

La solution TherMax de fischer : le principe du cône à rupture thermique

Pour répondre à cette problématique, le fabricant fischer a développé la gamme TherMax, conçue spécifiquement pour le montage à distance sécurisé sur façades isolées. Ce système comprend notamment les modèles TherMax 12, TherMax 16 et la gamme Système d'installation à distance TherMax II.

Le principe repose sur l'intégration d'un cône en plastique renforcé de fibres de verre placé à l'extrémité de la tige d'ancrage. Ce cône remplit plusieurs fonctions techniques déterminantes :

• Il interrompt la conductivité thermique entre la tige scellée dans la maçonnerie et la vis de fixation extérieure, éliminant ainsi le pont thermique ponctuel.
• Il assure une fonction auto-fraiseuse lors de la pose à travers l'enduit sans dégrader la finition de façade.
• Il permet de reprendre des charges de traction et de cisaillement élevées, pouvant atteindre jusqu'à 340 kg dans le béton selon la configuration et le modèle retenu.

Ces systèmes s'adaptent à de fortes épaisseurs d'isolant : de 62 à 170 mm pour le TherMax 12, et de 62 à 290 mm pour le TherMax 16, autorisant une grande flexibilité d'intervention en neuf comme en rénovation.

Applications courantes et méthode de mise en œuvre avec scellement par injection

Les solutions TherMax 12 et 16 sont particulièrement adaptées aux équipements soumis à des sollicitations mécaniques sévères : stores bannes, consoles de climatisation, auvents, garde-corps ou encore paraboles. Leur installation suit un protocole rigoureux pour garantir l'étanchéité et la résistance de l'ancrage :

1. Perçage : forer le trou à travers le complexe isolant et dans le matériau porteur au diamètre prescrit par le fabricant.
2. Nettoyage et injection : souffler et brosser soigneusement le trou de forage, puis injecter une résine de scellement par injection homologuée, telle que la résine FIS V Plus, en adaptant le tamis si le support est en maçonnerie creuse.

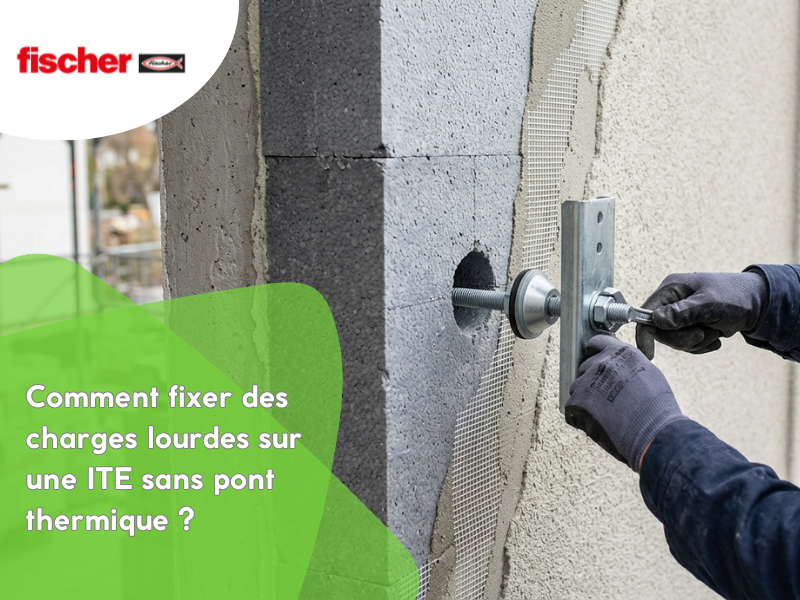

3. Insertion de la tige TherMax : visser la tige filetée munie de son cône rupteur jusqu'à ce que le cône s'encastre parfaitement dans l'enduit de façade.
4. Étanchéité : appliquer un mastic d'étanchéité périphérique au niveau de la collerette afin d'éviter toute infiltration d'eau de pluie dans le système d'isolation.
5. Fixation de l'élément : après durcissement complet de la résine chimique, assembler la platine de l'équipement sur la tige filetée extérieure.

Dimensionnement et calcul des efforts : sécuriser son chantier

La tenue mécanique d'une fixation à distance sous ITE dépend directement de la nature du support (béton fissuré ou non fissuré, maçonnerie creuse, béton cellulaire) ainsi que des actions climatiques appliquées à l'ouvrage, en particulier les efforts d'arrachement dus au vent sur les stores ou les auvents.

Pour sécuriser le dimensionnement selon les règles professionnelles et les Évaluations Techniques Européennes (ETE), les prescripteurs et installateurs peuvent s'appuyer sur le logiciel de calcul FiXperience. Cet outil permet de modéliser les descentes de charges, de vérifier les distances aux bords et les entraxes, et de garantir la conformité réglementaire de la fixation.

En combinant un scellement chimique haute performance dans le support porteur et un rupteur thermique intégré, les systèmes de fixation pour charges lourdes permettent d'équiper durablement les façades ITE sans dégrader leur efficacité énergétique. Pour sélectionner les références adaptées à l'épaisseur de votre isolant et à la nature de votre maçonnerie, bénéficiez de l'accompagnement et des solutions techniques proposées par les experts CMESMAT.
