Face aux secousses telluriques, la maçonnerie non armée présente une vulnérabilité majeure aux efforts de cisaillement et de traction. Pour garantir la ductilité et la stabilité globale d'un bâtiment maçonné, l'Eurocode 8 et l'arrêté du 22 octobre 2010 imposent la réalisation d'une structure tridimensionnelle continue. L'intégration d'armatures préfabriquées et certifiées constitue le garant indispensable pour prévenir les désordres structuraux et sécuriser les ouvrages.

Cadre réglementaire : zonage sismique et exigences Eurocode 8

La réglementation parasismique française s'appuie sur le découpage du territoire national en cinq zones de sismicité selon l'arrêté du 22 octobre 2010 : de la zone 1 (très faible) à la zone 5 (forte). Pour les bâtiments de catégorie courante (maisons individuelles et petits collectifs), des dispositions constructives spécifiques s'appliquent dès la zone 2 (faible) et deviennent particulièrement strictes en zones 3 (modérée), 4 (moyenne) et 5.

La norme européenne Eurocode 8 (NF EN 1998-1) encadre la conception et le dimensionnement parasismique des maçonneries chaînées. Elle requiert l'emploi d'aciers pour béton armé à haute adhérence (nuances B500A ou B500B), certifiés NF AFCAB. Cette certification garantit la limite d'élasticité, la ductilité sous sollicitations cycliques ainsi que la soudabilité requises pour dissiper l'énergie sismique sans rupture fragile.

Chaînages verticaux : rigidifier les angles et les ouvertures

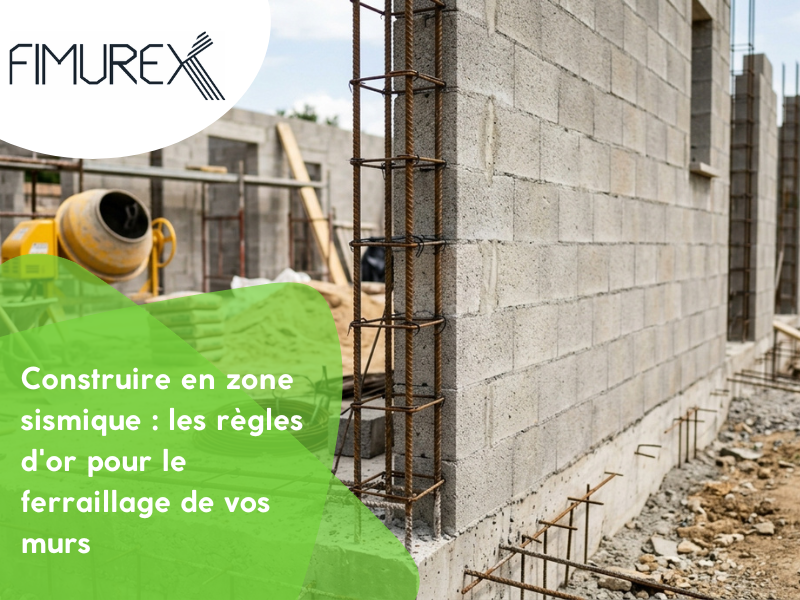

Les chaînages verticaux empêchent le basculement des parois et renforcent les extrémités des maçonneries. Ils doivent être implantés systématiquement aux angles saillants et rentrants de la construction, au niveau de toutes les intersections de murs porteurs, de part et d'autre des joints de fractionnement ainsi qu'en encadrement des baies de dimensions significatives.

Pour une maison individuelle en zone 3, la composition standard d'un chaînage vertical comprend 4 filants en acier haute adhérence HA 10 (4 HA 10) ligaturés par des cadres en HA 5 fermés par des crochets à 135°, espacés d'au plus 15 cm. Dans les zones critiques de pied de mur définies par l'annexe nationale de l'Eurocode 8, le ferraillage peut nécessiter des sections renforcées (jusqu'à 4 HA 12) et un resserrement des cadres avec un entraxe inférieur ou égal à 10 cm pour assurer le confinement du béton.

Les chaînages sismiques verticaux à hauteur d'étage (gammes CSHA, CSHB, CSLA) ou intégrant des attentes d'origine (gammes CSXB, CSXF) garantissent une mise en œuvre sans discontinuité sur toute la hauteur du niveau.

Chaînages horizontaux et liaisons d'angle : créer l'effet diaphragme

Le rôle des chaînages horizontaux est d'assurer le ceinturage des maçonneries au niveau de chaque plancher (rez-de-chaussée, étages, combles) et en couronnement des murs. Ils permettent la transmission intégrale des forces d'inertie vers les murs de contreventement grâce à l'effet de diaphragme rigide.

Ces armatures horizontales (type chaînages sismiques CS) doivent être continues sur l'ensemble du périmètre du bâtiment. Pour éviter toute faiblesse structurelle aux changements de direction, la continuité mécanique aux nœuds d'assemblage est assurée par des liaisons d'angle sismiques assemblées en « U » (gamme LACS) ou par des équerres de renfort conformes aux longueurs de recouvrement réglementaires. De même, les attentes sismiques (gamme AT) relient les fondations, radiers, planchers et linteaux à la structure verticale sans aucune interruption du ferraillage.

Les solutions standardisées FIMUREX : sécurité et gain de temps sur chantier

Pour répondre aux exigences des chantiers sans alourdir le temps de pose, le recours à des armatures industrialisées s'avère incontournable. Les fabricants spécialisés proposent des éléments prêts à l'emploi qui sécurisent la conformité réglementaire :

• Gamme industrielle complète : plus de 1200 références d'armatures standardisées pour maisons individuelles fabriquées en France et conformes aux Eurocodes, incluant La Solution Armature (LSA) et les chaînages sismiques rampants ou d'encadrement de baies (CHS).
• Fiabilité et conformité technique : l'ensemble des armatures bénéficie de la certification NF AFCAB et de la validation par les contrôleurs techniques SOCOTEC, garantissant le respect strict des sections d'acier et des géométries de cadres.
• Gain de productivité : suppression complète des façonnages et pliages manuels d'aciers sur chantier, éliminant ainsi les risques de non-conformité au niveau des angles et des ancrages à 135°.

Découvrez dès à présent l'ensemble du catalogue des armatures pour maisons individuelles FIMUREX pour équiper vos chantiers en éléments certifiés.

Les 5 points de contrôle avant coulage du béton

Avant toute étape de bétonnage des chaînages, une inspection rigoureuse sur chantier permet de valider la conformité du ferraillage parasismique :

1. Longueur de recouvrement : vérifier que la jonction entre les armatures en attente et les filants principaux respecte les longueurs d'ancrage prescrites par le bureau d'études (généralement 40 à 50 fois le diamètre de la barre).
2. Fermeture et angle des crochets : s'assurer que tous les cadres transversaux sont fermés par des retours à 135° dirigés vers le cœur du noyau de béton pour éviter l'éclatement sous contrainte dynamique.
3. Entraxe des cadres : mesurer l'espacement des étriers (15 cm en zone courante, 10 cm maximum en zone critique de pied de voile).
4. Respect des enrobages : positionner des cales d'enrobage adaptées (2,5 à 3 cm minimum selon l'exposition) pour maintenir les aciers à distance des parois de coffrage ou des blocs de maçonnerie et prévenir la corrosion.
5. Propreté des réservations : dépoussiérer et évacuer les gravats, chutes de mortier ou corps étrangers au fond des alvéoles et coffrages avant le coulage du béton.

La performance d'un ouvrage face aux séismes repose sur la qualité des aciers, la continuité absolue des liaisons et la rigueur d'exécution du ferraillage. Pour concilier conformité aux Eurocodes et rapidité de mise en œuvre, faites le choix de solutions industrielles prêtes à poser. Retrouvez l'ensemble des armatures parasismiques certifiées et bénéficiez de l'accompagnement de nos experts CMESMAT pour approvisionner efficacement vos chantiers.
