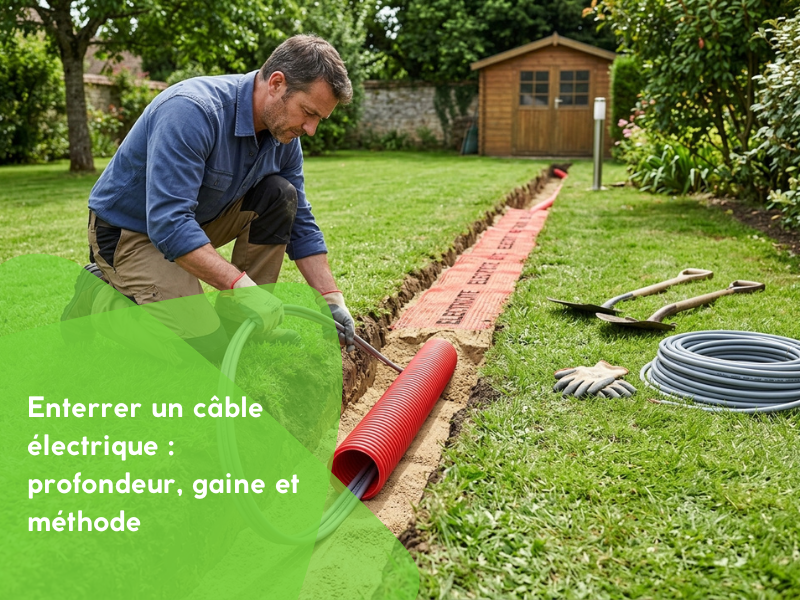

Alimenter un abri de jardin, un portail motorisé, une pompe de piscine ou des bornes d'éclairage impose de faire passer une ligne sous la pelouse. Un chantier simple sur le papier, qui se rate pourtant régulièrement. Pas à cause du câble, à cause de la tranchée.

Le point qui pose problème, c'est la profondeur. Vous lisez 50 cm sur un site, 60 cm sur un autre, 70 cm sur un forum. Ces chiffres ne se contredisent pas : ils ne mesurent pas la même chose. Les uns parlent de la hauteur de terre au-dessus du câble, les autres du fond de fouille.



Point	Ce qu'il faut retenir
Hauteur de terre au-dessus du câble	50 cm en terrain non circulé, 85 cm sous un passage de véhicules
Profondeur de fouille réelle	60 cm environ, lit de sable et gaine compris
Largeur de tranchée	25 à 30 cm pour travailler correctement
Câble	U-1000 R2V cuivre, section calculée sur la longueur
Gaine	TPC rouge annelée, diamètre 40 à 90 mm selon la section
Signalisation	Grillage avertisseur rouge, 20 cm au-dessus de la gaine
Protection au départ	Disjoncteur dédié et différentiel 30 mA



Ce qu'il faut vérifier avant le premier coup de pelle

Avant de creuser, la question n'est pas ce que vous allez enterrer, mais ce qui l'est déjà. Un jardin de maison individuelle accueille souvent bien plus de réseaux que ses propriétaires ne le croient : arrivée d'eau, branchement gaz, ligne télécom, drain, parfois une alimentation d'abri oubliée.

Reprenez les plans de la construction, repérez les regards, les coffrets en limite de propriété et les traversées de mur. Dans le doute, creusez les premiers mètres à la bêche plutôt qu'à la mini-pelle : vous sentirez une gaine avant de la trancher. Contournez les arbres, une tranchée dans le système racinaire finit par écraser la gaine.

Dernière vérification, la plus importante : un câble ne se pose jamais à même la terre sans protection mécanique. La gaine n'est pas une précaution de confort, c'est ce qui rend la ligne réparable et remplaçable.



Choisir le câble et la gaine

Deux décisions, dans cet ordre : la section d'abord, le diamètre de gaine ensuite, puisqu'il en découle.



La section selon la longueur

C'est le paramètre que l'on sous-estime systématiquement. Sur 10 m, la section n'a presque aucune importance. Sur 60 m, elle décide si votre abri de jardin reçoit 230 V ou 205 V. La règle est la chute de tension, limitée à 3 % pour l'éclairage et 5 % pour les autres usages, mesurée entre l'origine de l'installation et le point le plus éloigné. C'est aussi pour cette raison que les installateurs s'approvisionnent en du matériel électrique professionnel, où chaque référence indique sa section, la nature de son âme et son isolant, plutôt qu'en rayon bricolage où le câble se vend au mètre sans ces indications.

À titre indicatif, pour un circuit monophasé protégé en 16 A : 2,5 mm² jusqu'à environ 25 m, 4 mm² jusqu'à 40 m, 6 mm² jusqu'à 60 m, 10 mm² au-delà. Un câble sous-dimensionné chauffe et fait chuter la tension en bout de ligne. Un câble surdimensionné coûte quelques euros de plus au mètre, et c'est tout. Dans le doute, prenez la section au-dessus.



Le bon câble : U-1000 R2V

Pour une pose enterrée, le câble de référence est le U-1000 R2V, à âme cuivre et double isolation. Il supporte l'humidité permanente, ce qui n'est pas le cas des câbles souples domestiques. Oubliez le H07 V-U rigide destiné aux conduits intérieurs, et oubliez surtout la rallonge de chantier, même déroulée dans une gaine.

Comptez trois conducteurs pour un circuit monophasé simple, cinq si vous alimentez un futur tableau divisionnaire ou un moteur triphasé. Et prévoyez large en longueur : il vous faut du mou aux deux extrémités pour remonter dans les coffrets et refaire une connexion un jour.



La gaine TPC rouge

La gaine TPC annelée rouge est la seule adaptée aux réseaux électriques enterrés. Sa couleur n'est pas décorative : elle identifie le réseau pour quiconque ouvrira la tranchée plus tard. Le diamètre se choisit en fonction du câble, avec un principe simple : le câble doit pouvoir être tiré et retiré. Un 3G2,5 passe dans du 40 mm, un 5G6 réclame du 63 mm, et au-delà on monte à 75 ou 90 mm.

Achetez-la en couronne plutôt qu'en barre pour les longs tracés, et posez un tire-fil à l'intérieur avant de la dérouler. Vous vous remercierez le jour où il faudra repasser un conducteur.



Creuser la tranchée : la profondeur qui prête à confusion

Voici le point qui fait diverger toutes les sources. La règle est la suivante : 50 cm de terre au-dessus du câble en terrain non circulé, et 85 cm sous un passage de véhicules, allée carrossable comprise. Ces valeurs se mesurent depuis la surface finie jusqu'à la génératrice supérieure de la gaine, pas jusqu'au fond de la fouille.

Ce qui change tout. Si vous posez un lit de sable de 10 cm sous la gaine, comme il se doit, votre fond de fouille descend en réalité à 60 cm au moins. Et à 95 cm sous une allée de garage. C'est pour cela qu'un chantier creusé à 50 cm au fond se retrouve non conforme alors que le propriétaire est convaincu d'avoir respecté la règle.

La largeur mérite aussi réflexion. En dessous de 25 cm, on ne travaille pas : on n'arrive ni à tasser correctement le sable, ni à dérouler la gaine sans la vriller. Visez 30 cm, quitte à sortir un peu plus de terre. Purgez le fond de ses cailloux et de ses racines, et rattrapez les points bas : une gaine qui fait le dos d'âne sur un caillou finit par se percer sous le poids du remblai.

Une remarque de terrain sur l'approvisionnement. Les matériaux de tranchée, sable, gaine TPC et grillage avertisseur, se trouvent au rayon gros œuvre d'un négociant en matériaux. Le câble et les protections relèvent en revanche d'un distributeur spécialisé en matériel électrique comme 123elec, qui détaille pour chaque référence sa section, son type et ses conditions de pose. Deux fournisseurs, une seule tranchée, et un chantier qui ne s'arrête pas faute d'un diamètre de gaine introuvable.



Poser, remblayer et signaler en sept étapes

1. Dressez le fond. Retirez pierres et racines, égalisez, vérifiez qu'il n'y a pas de contre-pente qui retiendrait l'eau.
2. Posez le lit de sable. 10 cm de sable de rivière, réparti uniformément sur toute la longueur.
3. Déroulez la gaine. Sans traction excessive, en la laissant se positionner naturellement. Emboîtez les tronçons dans le sens de la pente si votre terrain en a une.
4. Tirez le câble. Avec le tire-fil, et avant de refermer quoi que ce soit. Laissez au moins un mètre de mou à chaque extrémité.
5. Recouvrez de sable. 10 cm supplémentaires au-dessus de la gaine, pour l'isoler des cailloux du remblai.
6. Déroulez le grillage avertisseur rouge. Environ 20 cm au-dessus de la gaine, sur toute la longueur, sans interruption. C'est ce qui arrêtera la prochaine pelle.
7. Remblayez par couches. Par passes de 20 cm, tassées à chaque fois. Terminez avec la terre végétale mise de côté au départ.

Prenez trois photos du tracé avant remblayage, avec un repère fixe visible, mur ou angle de terrasse. Dans cinq ans, c'est le seul plan qui existera.



Croiser d'autres réseaux enterrés

Une tranchée de jardin croise fréquemment une conduite d'eau ou une ligne télécom. Ce n'est pas interdit, c'est encadré. La distance à respecter est de 20 cm minimum entre le réseau électrique et tout autre réseau, en croisement comme en cheminement parallèle. En pratique, on fait passer l'électricité en dessous de l'eau, pour qu'une fuite n'arrose pas la gaine électrique.

Les couleurs normalisées vous évitent de deviner ce que vous venez de dégager :

• Rouge : électricité
• Bleu : eau potable
• Jaune : gaz
• Vert : télécommunications
• Marron ou noir : assainissement

Si vous devez partager la tranchée, ne superposez pas les gaines au contact les unes des autres. Un décaissé en gradins, avec le réseau électrique au niveau le plus bas et les autres au-dessus, reste la solution la plus propre.



Le raccordement aux deux extrémités

Une ligne enterrée irréprochable peut être ruinée par ses deux mètres aériens. Côté départ, le circuit doit partir d'un disjoncteur dédié au tableau, dimensionné sur la section du câble, et être protégé par un différentiel 30 mA. Ce n'est pas optionnel : un défaut dans une installation extérieure, avec de l'humidité et un sol conducteur, est bien plus dangereux qu'à l'intérieur.

Côté arrivée, la remontée hors sol se fait en conduit rigide résistant aux chocs, fixé au mur, et la transition gaine enterrée vers conduit apparent se traite dans une boîte de dérivation étanche. Visez un indice IP adapté à une exposition directe à la pluie, et des presse-étoupes serrés sur le diamètre réel du câble. Une boîte mal refermée se remplit d'eau en un hiver, et l'eau redescend dans la gaine par capillarité.

Si l'abri alimenté reçoit plusieurs circuits, prises et éclairage par exemple, installez un petit tableau divisionnaire sur place plutôt que de multiplier les dérivations dans une boîte.



Peut-on enterrer un câble sans gaine ?

La question revient souvent, souvent après avoir vu un voisin le faire. La réponse pratique est non, et pour deux raisons distinctes.

La première est réglementaire : une canalisation enterrée doit recevoir une protection mécanique, et la gaine TPC est la façon la plus simple de la fournir. La seconde est opérationnelle, et elle pèse plus lourd à l'usage. Un câble posé nu dans le sable ne peut plus être remplacé : le jour où il est endommagé, ou le jour où vous voulez passer une section supérieure parce que l'abri de jardin est devenu un atelier, il faut rouvrir 40 m de pelouse. Avec une gaine et un tire-fil, l'opération prend une heure.

Le coût de la gaine représente une fraction de celui du câble. Ce n'est pas là qu'il faut économiser.



Questions fréquentes

À quelle profondeur faut-il enterrer un câble électrique ?

50 cm de terre au-dessus du câble en terrain non circulé, 85 cm sous un passage de véhicules. Avec un lit de sable de 10 cm, cela correspond à une fouille d'environ 60 cm de profondeur, et 95 cm sous une allée carrossable.

Quelle gaine utiliser pour un câble électrique enterré ?

Une gaine TPC annelée rouge, de diamètre 40 à 90 mm selon la section du câble. Le rouge identifie le réseau électrique, et le câble doit pouvoir y être tiré comme retiré.

Quelle section de câble pour 50 mètres ?

Pour un circuit monophasé en 16 A, comptez 6 mm² sur 50 m. Le critère est la chute de tension, limitée à 3 % pour l'éclairage et 5 % pour les autres usages.

Le grillage avertisseur est-il obligatoire ?

Oui, pour tout réseau enterré. Il se pose environ 20 cm au-dessus de la gaine, en rouge pour l'électricité, sur toute la longueur du tracé.

Peut-on faire passer l'électricité et l'eau dans la même tranchée ?

Oui, en conservant 20 cm minimum entre les deux réseaux, et en plaçant de préférence l'électricité au niveau inférieur pour qu'une fuite ne se déverse pas sur la gaine électrique.

Peut-on enterrer le fil périphérique d'une tondeuse robot ?

Oui, mais rien à voir avec ce chantier. Ce fil n'est pas un circuit d'alimentation : il se pose à quelques centimètres sous la surface, sans gaine ni grillage, et le fabricant indique la profondeur maximale à ne pas dépasser sous peine de perte de signal.
