Les fortes précipitations et les ruissellements non canalisés représentent une menace directe pour les maçonneries, les sous-sols et les seuils d'habitation. Face aux risques d'infiltrations, l'aménagement d'un drainage linéaire de surface s'avère indispensable pour capter et évacuer l'eau avant qu'elle ne pénètre dans les volumes protégés. Pour assurer l'efficacité et la pérennité de l'ouvrage, le choix et la pose des équipements doivent obligatoirement respecter la norme européenne NF EN 1433. Développés en matériaux de synthèse étanches et inaltérables, les systèmes modulaires Connecto® et Kenadrain® apportent une solution technique fiable pour sécuriser durablement les accès de garage et les terrasses.

Classes de résistance NF EN 1433 : sélectionner le bon caniveau pour terrasse ou garage

Le cadre normatif européen NF EN 1433 régit les dispositifs de drainage superficiel et impose le marquage CE sur chaque élément. Cette norme attribue des classes de résistance mécanique calculées en kilonewtons (kN), engageant la responsabilité technique et juridique de l'installateur. Pour fiabiliser les chantiers, les systèmes de gestion des eaux pluviales Nicoll se déclinent selon ces exigences structurelles :

• Classe A15 (résistance 15 kN) : cette catégorie est réservée exclusivement aux zones piétonnes et cyclables. Elle convient pour les terrasses privatives résidentielles, les allées paysagères de jardin ou les plages de piscine.
• Classe B125 (résistance 125 kN) : indispensable pour les seuils et descentes de garage, les allées carrossables recevant des véhicules légers et les aires de stationnement privées. Elle garantit la tenue de l'ensemble sous le passage répété des pneumatiques.
• Classes supérieures C250 et D400 : recommandées pour les accotements stabilisés, les bordures de trottoir ou les voies d'accès carrossables soumises au passage de véhicules plus lourds et utilitaires.

Pour l'habitat individuel, le choix oscille généralement entre la classe A15 pour les zones de plain-pied non circulées et la classe B125 dès qu'une roue de voiture peut franchir la grille.

Dimensionnement hydraulique : fil d'eau, pente et hauteur d'encastrement

L'efficacité d'un drainage linéaire repose sur sa capacité à intercepter la nappe d'eau avant saturation. Sur une terrasse maçonnée ou un dallage extérieur, il est impératif d'établir une pente continue de 1 à 2 % en direction du caniveau afin d'empêcher les poches de stagnation contre les parois verticales. Le calibrage de la section utile et de la surface d'avalement de la grille doit être proportionné à la surface réceptrice : une terrasse de grande superficie requiert une section hydraulique suffisante pour absorber les épisodes orageux sans débordement.

Sur le plan structurel, les contraintes de réservation déterminent souvent le modèle de corps à retenir. En rénovation ou sur dalle béton existante, les chapes minces ne permettent pas toujours des encaissements profonds. L'emploi d'un caniveau bas de la gamme CONNECTO®, offrant une hauteur totale de seulement 80 mm pour une largeur de 100 mm, permet une intégration sans fragiliser le support porteur. Lorsque le tracé nécessite de cascader différentes hauteurs pour créer une pente artificielle le long du fil d'eau, l'installation de sabots de jonction spécifiques élimine les ruptures brutales, évitant ainsi les turbulences et les dépôts sédimentaires.

Grilles et matériaux : durabilité, sécurité PMR et verrouillage

Le choix des composants visibles et enterrés conditionne la longévité de l'ouvrage face aux agressions climatiques et chimiques :

• Corps en matériaux de synthèse : fabriqués en polypropylène ou en PVC formulé avec des matières recyclées, les corps de caniveaux offrent une résistance élevée aux chocs thermiques et mécaniques, sans porosité et avec une insensibilité totale à la corrosion.
• Conformité PMR : toutes les grilles destinées aux cheminements doivent présenter des ouvertures ou des espacements de barreaux strictement inférieurs à 2 cm afin d'assurer l'accessibilité des Personnes à Mobilité Réduite et d'éviter le blocage de roues ou de cannes.
• Matériaux de couverture variés : les gammes CONNECTO® et KENADRAIN® proposent des grilles passerelles ou caillebotis en PVC traité anti-UV (disponibles en plusieurs teintes comme gris, sable ou blanc), en acier galvanisé, en acier inoxydable ou en fonte pour les sollicitations sévères.
• Système de verrouillage mécanique : pour pallier le desserrage causé par le roulage répété des véhicules devant un garage, Nicoll intègre des fixations sécurisées par vis freinées ou ergots, garantissant la stabilité absolue de la grille dans sa feuillure.

Mise en œuvre d'un caniveau de type M : les règles de pose pas à pas

L'ensemble des gammes CONNECTO® et KENADRAIN® relève de la classification des caniveaux de type M selon la norme NF EN 1433. Cette typologie impose que le caniveau soit ancré dans un massif d'enrobage en béton, car il a besoin de ce calage périphérique pour encaisser les charges verticales et horizontales induites par le trafic.

La pose s'effectue après terrassement d'une tranchée respectant l'épaisseur de réservation requise. Les étapes techniques se succèdent avec rigueur :

1. Lit de pose : couler une semelle en béton de classe adaptée en fond de tranchée pour caler le niveau et la pente générale.
2. Emboîtement et alignement : assembler les corps de caniveaux grâce au système mâle/femelle à clipsage. Ce dispositif breveté assure la rectitude de la ligne et facilite l'application d'un cordon de jointement pour parfaire l'étanchéité entre les éléments. Les caniveaux peuvent être recoupés pour former des angles, tés ou croix à 90°.
3. Raccordements des sorties : les corps disposent de pré-découpes intégrées permettant un désoperculage rapide au marteau pour créer une évacuation verticale ou latérale sans endommager la structure.

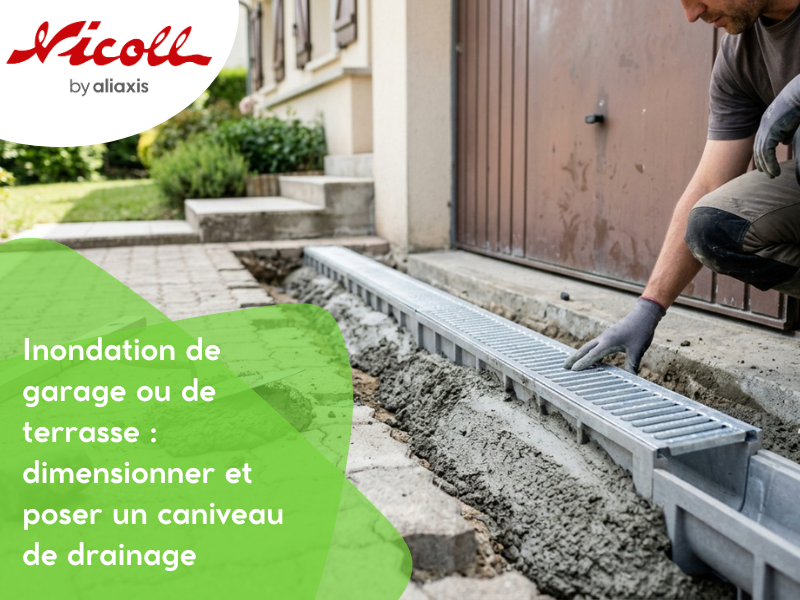

4. Talutage béton : en classe A15, un léger talutage latéral suffit à stabiliser la ligne sans laisser de béton apparent sous le revêtement final. En classe B125 pour un seuil de garage, le béton d'enrobage doit remonter jusqu'à la feuillure afin de reprendre intégralement la charge dynamique des roues. La surface finale de la chaussée ou des pavés doit systématiquement dépasser la grille de 3 à 5 mm pour éviter les chocs frontaux au passage des véhicules.

Raccordement au réseau pluvial et maintenance préventive

Pour finaliser l'installation, le caniveau doit être connecté au collecteur des eaux pluviales. Les accessoires modulaires de la gamme Connecto®, tels que les fonds/naissances injectés universels ou les piquages verticaux en PVC, permettent d'assurer une transition étanche vers le réseau d'assainissement enterré.

Afin d'éviter le colmatage progressif des tuyaux d'évacuation par les poussières de balayage, graviers ou feuilles mortes, l'installation d'un piège à sable sous la sortie verticale est recommandée. Cet accessoire modulaire intercepte les matières lourdes et flottantes avant leur entrée dans les canalisations. L'ensemble des grilles demeurant amovible, l'entretien se résume à une inspection périodique et à un curage au jet d'eau en tout point de la ligne. Fabriqués en France sous certifications ISO 9001 et ISO 14001, ces composants bénéficient d'une garantie de 10 ans attestant leur durabilité face aux contraintes d'usage.

Le choix d'un caniveau conforme à la norme NF EN 1433, sélectionné dans la bonne classe de charge et coulé dans un enrobage béton de type M, constitue la garantie ultime contre les inondations de terrasse et de garage. Retrouvez l'ensemble des caniveaux modulaires, grilles techniques et accessoires d'évacuation pluviale chez CMESMAT pour concrétiser des réseaux fiables et pérennes sur tous vos chantiers.
