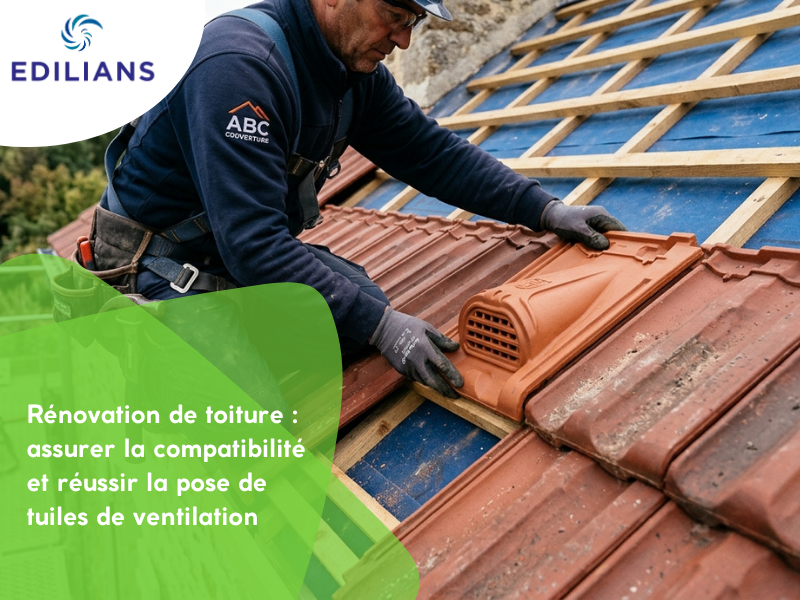

Rénovation de toiture : assurer la compatibilité et réussir la pose de tuiles de ventilation
En rénovation de toiture, l'intégration ou le remplacement d'accessoires de ventilation représente un point singulier critique. Une aération efficace de la sous-face de couverture conditionne directement la pérennité des bois de charpente et l'efficacité thermique des isolants, conformément aux exigences du DTU 40.21. Toutefois, adapter de nouveaux éléments sur un litelage existant sans créer de rupture d'étanchéité ni modifier le pureau constitue un défi technique fréquent. Pour simplifier ces interventions, EDILIANS met à disposition des gammes complètes et des solutions de concordance géométrique dédiées aux chantiers de réfection.
Réglementation et dimensionnement de la ventilation sous toiture
La mise en œuvre des tuiles de ventilation et des accessoires de traversée répond à un cadre normatif strict qui varie selon le modèle de couverture :
- DTU de couverture : le DTU 40.21 régit les tuiles de terre cuite à emboîtement ou à glissement, tandis que les DTU 40.22 et DTU 40.23 encadrent respectivement les tuiles canal et les tuiles plates. Ces textes fixent les sections minimales de passage d'air requises pour éviter les condensations sous toiture.
- Gestion de l'écran de sous-toiture : selon le DTU 40.29, la mise en œuvre d'un écran ventilé ou perméable à la vapeur (HPV) impose des règles précises de continuité du flux d'air entre le liteonnage et la sous-face des tuiles.
- Qualité et tenue des matériaux : les tuiles en terre cuite doivent répondre à la norme NF EN 1304 garantissant la rectitude, la planéité et l'imperméabilité (classe 1). La tenue aux cycles de gel-dégel est validée selon la norme NF EN 539-2.
- Traversées VMC : le raccordement d'extractions mécaniques impose le respect du DTU 68.3 et du CPT 3615, assurant l'adéquation entre le débit aéraulique, le diamètre de passage et la non-dégradation de l'enveloppe étanche.
Méthode pour vérifier la compatibilité géométrique en rénovation
Pour remplacer une tuile défectueuse ou intégrer une tuile chatière sans refaire l'ensemble du pureau, plusieurs paramètres géométriques doivent être relevés avec précision sur la toiture existante :
- Dimensions de la tuile : mesurez la longueur hors-tout, la largeur hors-tout ainsi que la largeur utile (jeu d'emboîtement transversal).
- Pureau longitudinal : vérifiez la distance entre les arêtes d'appui sur liteaux pour vous assurer que le modèle de remplacement autorise le même réglage de glissement.
- Famille de profil : identifiez s'il s'agit d'un galbe fort, d'un profil faiblement galbé, d'un petit moule, d'une tuile plate ou d'une tuile canal.
Pour sécuriser votre choix sans risque d'erreur de calage, utilisez l'outil de compatibilité ancienne tuile EDILIANS. Cet outil identifie rapidement les correspondances actuelles pour les modèles anciens. Pensez également à vérifier la charge globale : les accessoires en terre cuite affichent un poids unitaire moyen compris entre 2,7 et 5 kg, assurant une parfaite intégration sans surcharger la charpente existante (environ 43,7 kg/m² pour une couverture standard).
Panorama des tuiles de ventilation et tuiles à douille EDILIANS
EDILIANS propose des solutions de ventilation adaptées à chaque configuration de toiture, en assurant une parfaite continuité de la ligne de couverture :
| Modèle / Accessoire | Caractéristiques géométriques | Spécifications aérauliques et techniques | Normes / DTU de référence |
|---|---|---|---|
| MÉDIANE Plus Gélis (Ventilation) | 453 x 294 mm (larg. utile 215 ± 10 mm) | Pose à joints droits, double emboîtement (3,8 kg) | DTU 40.21 / NF EN 1304 |
| Tuile plate métallique | Format tuile plate standard | Section de passage d'air : 25 cm²/tuile | DTU 40.23 |
| Tuile à douille Marseille Ø160 | Format tuile Marseille, douille Ø150-160 mm | Incombustible classe feu A1, résistance gel NF EN 539-2 | DTU 40.21 / Conforme VMC |
| Tuile à douille H 10 160 | Longueur ~456 mm, douille Ø160 mm | Poids unitaire ~5 kg, passage aéraulique optimisé | DTU 68.3 / Conforme VMC |
| Tuile à douille PANNE S | Douille Ø126 mm | Poids unitaire ~2,7 kg, compatible DOUBLE PANNE S | DTU 40.21 |
| Tuile à douille BEAUVOISE | Longueur ~322 mm, douille Ø126 mm | Adaptée aux petits moules aspect plat | DTU 40.21 / Conforme VMC |
| Closoirs de faîtage ventilés | Rouleaux souples micro-perforés | Section ventilante linéaire jusqu'à 150 cm²/ml | Référentiel QB35 |
Bonnes pratiques de pose et étanchéité des traversées de toiture
La pose d'accessoires de ventilation nécessite quelques précautions de mise en œuvre pour garantir la durabilité du système face aux intempéries :
- Répartition sur le rampant : disposez les tuiles de ventilation en quinconce, en alternant les entrées d'air en partie basse (près de l'égout) et les sorties en partie haute (sous faîtage), afin de créer un balayage d'air homogène sur toute la sous-face.
- Mise en œuvre des traversées VMC : pour les passages de gaines, privilégiez un kit complet comme le système Mangouste d'EDILIANS. Ce kit garantit la continuité aéraulique et l'étanchéité de la traversée en conformité stricte avec le DTU 68.3 et le CPT 3615.
- Raccordement à l'écran de sous-toiture : lors du percement de l'écran (DTU 40.29), veillez à rétablir l'étanchéité à l'aide de collerettes adaptées et d'adhésifs techniques pour éviter toute pénétration d'eau de fonte ou de condensation.
- Respect des pentes minimales : vérifiez toujours les limites de pente admissibles selon la zone climatique et l'exposition du site (par exemple, une pente minimale de 19 % en zone 1 abritée avec écran pour la tuile Marseille).
- Fixation mécanique : afin de prévenir le soulèvement sous l'effet du vent, les tuiles à douille et les tuiles de ventilation doivent être systématiquement vissées sur le liteau support.
Vérifier la compatibilité technique de vos tuiles de ventilation dès la phase préparatoire évite les reprises de liteonnage complexes et sécurise l'étanchéité globale de la toiture. Les experts techniques CMESMAT vous accompagnent pour définir le dimensionnement aéraulique de vos chantiers et sélectionner les références EDILIANS parfaitement adaptées à votre couverture.
